NodeMCU ESP-12E Pinout


Pinout for NodeMCU based on ESP-12E module
NodeMCU ESP-12E Pinout


Special Thanks to ACROBOTIC industries for original poster design.

Деградация OLED дисплея.


Примерно, через полгода постоянной работы:

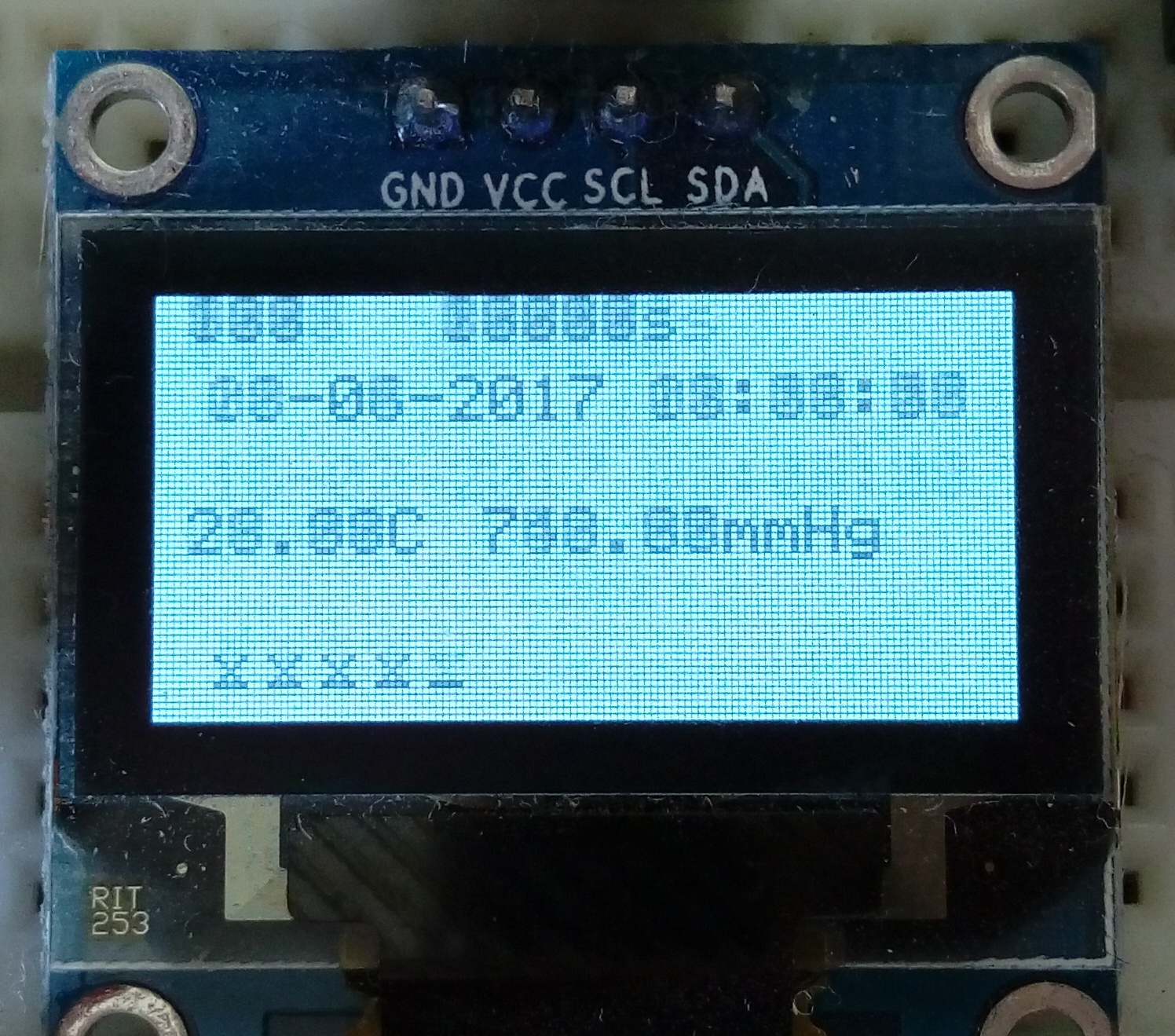

Пример деградации OLED дисплея
Arduino OLED 0,96'' Display
Сейчас такой дисплей можно купить на Али в пределах 150 руб. Ищется, как "Arduino I2C OLED 0,96'' Display".
Отличный дисплей, полно готовых рабочих библиотек.

Но, очень быстро деградирует.
На фото дисплей в режиме "все пиксели активны". Как видите, часть пикселей, которые отображали надписи, частично "выгорели".
Их попрежнему хорошо видно, но разница с менее используемыми пикселями заметна.

Итог: данный дисплей не подходит для постоянного отображения информации.

GWT + GAE - долгожданное продолжение.

Пять лет назад я написал пост - Google Web Toolkit - GWT, введение.
Продолжения так и не было, о чем ехидно стали замечать комментаторы.

GWT очень бурно развивается с первых своих версий. В начале было сложно с документацией, не было такого обширного комьюнити.

Но, сейчас ситуация в корне изменилась - полно великолепной документации на сайте проекта - http://www.gwtproject.org/doc/latest/DevGuide.html

Согласен, не всем удобно на английском. Но! Уже, даже, есть и книги на русском, например:

Разработка RIA-приложение с Google Web Toolkit 2, Машнин Тимур Сергеевич, БХВ-Петербург.

Что ещё надо? Просто, глупо перепечатывать тут то, что сейчас и так стало доступно?


Большинство проблем со стартом в ГВТ - не достаточное знание JavaEE и WEB-технологий.
Нужен базис по сервлет-контейнерам и сервлетам и тогда будет достаточно одной это картинки для понимания ГВТ:
Главное - понять, что останется на Java и будет выполняться на сервере, а что будет скомпилировано в Java Script и соответственно будет выполняться в браузере.


Сжог Ардуину

Пришёл бредборд c модулем питания:

YwRobot BreadBoard Power Sapply MB-v2 (MB102)

Всё работало отлично пока использовал 7,5В блок питания. Напряжение, как-то и не задумался проверить на выходах модуля (+5В и 3,3В). Всё отлично работало...

На следующий день запитал модуль уже от 9В "Кроны" и из Ардуиновской 328-й Атмеги повалил дым :(

Оказалось, что 5-ти вольтовый стабилизатор на модуле питания был не годным и пропускал всё напряжение на входе дальше. А атмега отлично держит 7В по питанию.

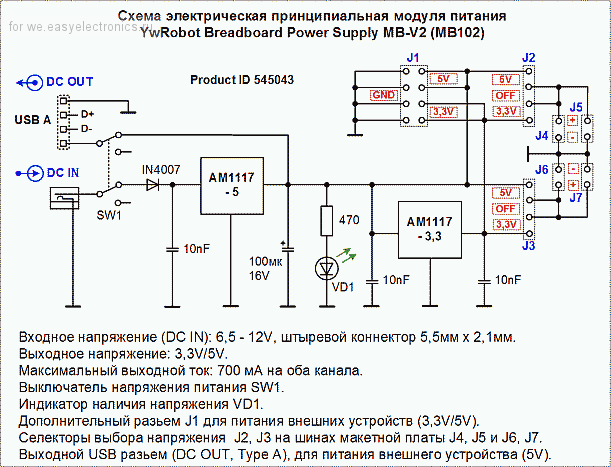

Вот схемка модуля с Easyelectronics.ru:


Пришлось его заменить:
за одно и по мощнее поставил.

Обязательно проверяйте компоненты перед использованием!



RFID-RC522 pinout. SPI, I2C, Serial connection


MFRC522 chip RFID module pinout. (full image link, PNG ~600KB)

For Arduino connection use:

 * Pin layout should be as follows:
 * Signal     Pin              Pin               Pin
 *            Arduino Uno      Arduino Mega      MFRC522 board
 * ------------------------------------------------------------
 * Reset      9                5                 RST
 * SPI SS     10               53                SS
 * SPI MOSI   11               51                MOSI
 * SPI MISO   12               50                MISO
 * SPI SCK    13               52                SCK

First, you need to download  MFRC522 - Library

Драйвера на чип CY7C63723

Где скачать драйвера на устройство с чипом CY7C63723C? Нигде!

Достался мне IR-USB приемник от DVB-карты, решил поиграться, но не тут то было.



Оказывается, что CY7C63723C - это универсальный контроллер для разработки USB-приложений, соответственно драйвера на него будут зависеть от того, какую прошивку в него залили разработчики девайса. Следовательно универсального драйвера нет.

Мой IR-приемник винда, например, определила, как HID клавиатуру. Поэтому, ищите оригинальные драйвера производителя вашего устройства.

А вообще на этом микроконтроллере выпускают кучу всякого USB-ширпотреба. От мышек до ИК-приемников. Кстати, довольно интересный чип за те копейки, что стоит. Но это уже совсем другая история



Фрейморки, ЗА и ПРОТИВ


ЗА
- "Фреймворки позволяют разрабатывать серьезные проекты концентрируясь на бизнес-логике не отвлекаться на рутину...", "Фреймворки все делают сами...", "Фрейморки должен знать каждый профессионал..."

ПРОТИВ
- "Фреймворки ужасно толстые, тормозят, тащут кучу зависимостей...", "Фреймворки сложны для изучения...", "Фреймворки для тупых школьников..."

Холивар бесконечный, ещё много будет сказано в защиту каждой из сторон.

МОЙ КОММЕНТ
- "Фрейморки не увеличивают производительность ПО, они увеличивают производительность разработчика."

Когда, вам важны сроки разработки, когда производительность не так важна - то фреймворки отличный инструмент.
Пока вы будете выдрачивать свой код без фреймворков, говнокодеры сделают прототип и покажут инвестору. Вам останется только сидеть недовольными на форумах и ругать криворукую школоту в своих неудачах.

Но, когда у вас уже все в продакшене, то скорее всего, обнаружиться куча узких мест в производительности. И вот уже тут без "напильника" и выдрачивания не обойтись, если у вас конечно не бесконечный бюджет на железо ;)


З.Ы.:

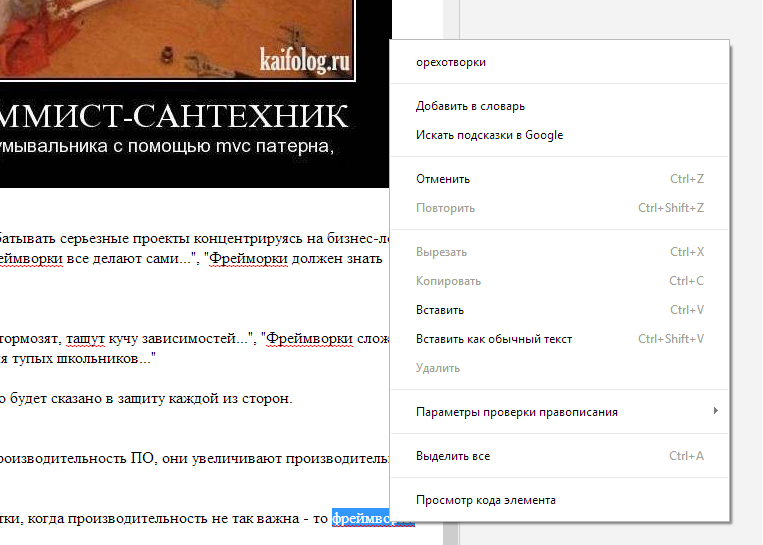

Спелчекер Хрома считает, что более корректно употреблять "орехотворки", чем "фреймворки":
